🧠 Kako programirati PLC za stroj za polnjenje tekočine z 12 šobami: vodnik po korakih
V današnji industriji avtomatiziranega pakiranja ima programiranje PLC ključno vlogo pri zagotavljanju nemotenega delovanja, natančnosti in varnosti sistemov za polnjenje tekočine z 12 šobami.
Če sprašuješ:
"Kako programiram PLC za tekoči polnilni stroj z 12 šobami?"
Niste sami. Številni inženirji, strokovnjaki za avtomatizacijo in operaterji linij iščejo zanesljiva in celovita navodila za programiranje PLC, hkrati pa iščejo opremo, ki podpira njihov projekt in ohranja njihov sistem učinkovit, varen in skladen.
Ta članek ponuja-poglobljen vodnik po--korakih o tem, kako programirati PLC za 12-zaporedij polnjenja tekočine s šobami, vključno z logiko časovnika, sinhronizacijo, varnostnimi funkcijami in primeri iz resničnega sveta, ki so lahko koristni za vse proizvajalce.
📌 Kazalo vsebine
Zakaj programirati PLC za polnilni stroj z 12 šobami?
1. Razumevanje osnov programiranja PLC z 12 šobami
2. Korak-za-logiko PLC za polnilne stroje z 12 šobami
3. Ključne komponente in njihove vloge PLC
4. Bistveni vhodi in izhodi za vaš sistem z 12 šobami
5. Primeri kod PLC za polnilne sisteme z 12 ventili
6. Najboljše prakse za programiranje PLC pri polnjenju s tekočinami
7. Zakaj izbrati Guangzhou RITO Packaging Machinery?
📌 1. Zakaj programirati PLC za polnilni stroj z 12 šobami?
Programiranje tekočega polnilnega stroja z 12 šobami z logiko PLC je ključ do doseganja:
Visoka doslednost in natančnost polnjenja.
Zmanjšano človeško posredovanje in podaljšan čas delovanja sistema.
Spremljanje-postopka polnjenja v realnem času, vključno z:
Pozicioniranje šob
Izpolnite sledenje času
Samodejno nadaljevanje po prekinitvah
Zaznavanje napak za brezhibno delovanje
V panogah, kot so farmacevtska, kozmetična, prehrambena in pijača ter kemična proizvodnja, dobro-programiran PLC zagotavlja, da vaš postopek polnjenja s tekočino ostane varen, učinkovit in razširljiv.
📌 2. Razumevanje osnov programiranja PLC z 12 šobami
Preden se poglobite v programiranje PLC za 12 šob, je pomembno razčleniti osnovno logiko, vrste ventilov in krmiljenje zaporedja, vključeno v proces.
🧠 Ključni koncepti pri programiranju PLC z 12 šobami:
Sinhroniziran čas za vseh 12 šob.
Krmiljenje ventila na šobo glede na prisotnost posode in nivo polnjenja.
Varnostni nadzor (npr. zaustavitev v sili, zapiranje ventila ob neusklajenosti).
Obravnava napak za prekinitve ali napake.
Vprašanje je zdaj:
"Kako programiram PLC za polnilni stroj z 12 šobami?"
Odgovor je v strukturiranju logike, preslikavi V/I in pisanju jasnih, pravočasnih kontrolnih funkcij, ki so v skladu z vašimi proizvodnimi cilji.

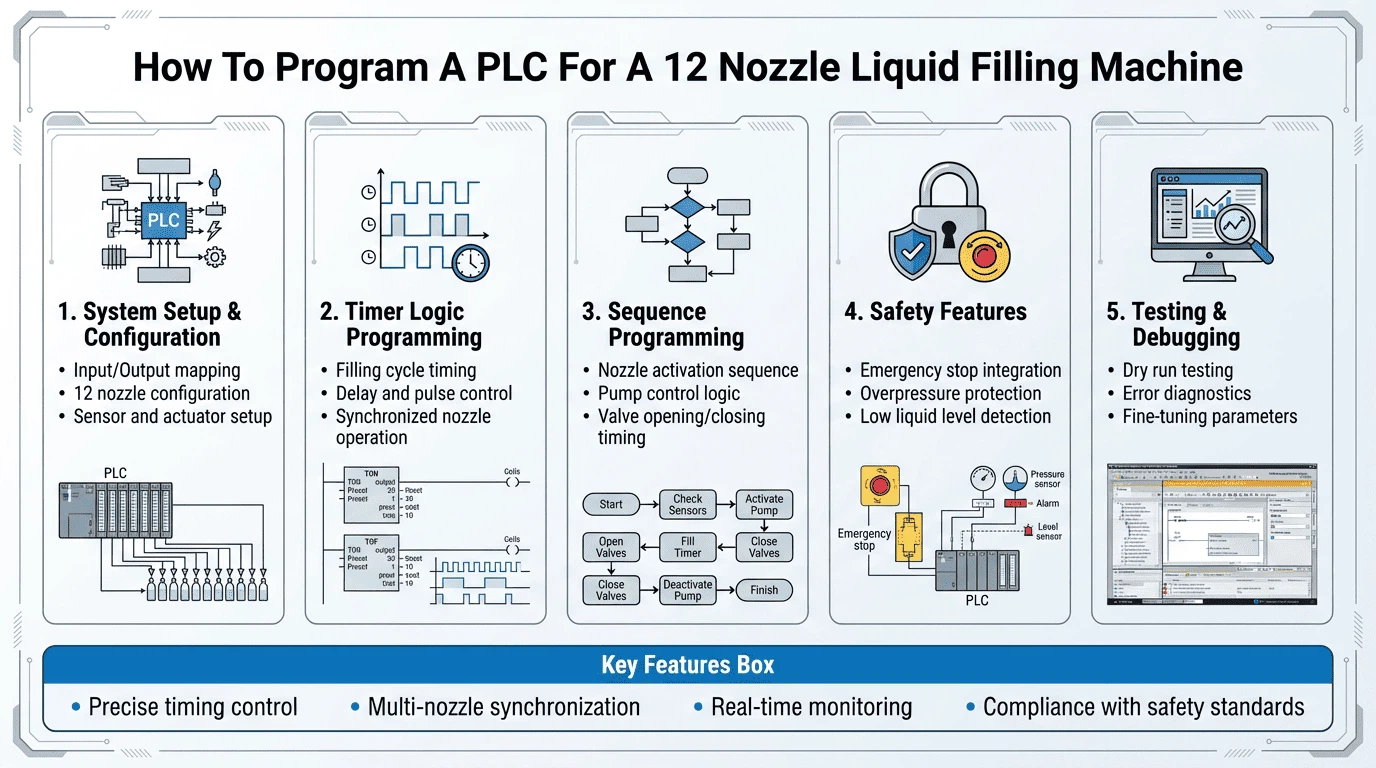

📌 3. Korak-za-korakom PLC logika za polnjenje 12 šob
Tukaj je podroben vodnik po-korakih, ki vam bo v pomoč pri pisanju kode PLC za sistem za polnjenje tekočine z 12 šobami.
✅ Vodnik za PLC-po-korakih:
1. korak: Definirajte strojno logiko
Določite zaporedje, ki mu bo sledil vaš stroj. Na primer:
Če je zaznana steklenica (I0.0), zaženite postopek polnjenja, zaženite polnilni balon za 7 sekund (TONR T0.0), nato zaprite ventil in se premaknite na naslednjo steklenico.
2. korak: Napišite logiko Start/Stop
Za upravljanje tipk za zagon/ustavitev uporabite krmilno vezje (omrežje 1). To bo zagotovilo mehanizem za varnostno-kopiranje in ponastavitev.
3. korak: Izvedite zadrževalni časovnik (TONR)
Za **neprekinjeno polnjenje** uporabite zadrževalni časovnik (TONR), da ohranite napredek polnjenja tudi v primeru izpada električne energije ali premora sistema.
4. korak: Nadzirajte vsako šobo s časovno logiko
Vsaka od 12 šob deluje na podlagi cikla-za-ciklom, zato je logika podnabora bistvena za zagotovitev njihove sinhronizacije in delovanja v zaporedju.
5. korak: Dodajte varnostno preverjanje in preverjanje napak
Izvedite varnostne funkcije, kot so:
Logika zaustavitve v sili
Validacija senzorja za poravnavo in prisotnost
Blokada za preprečevanje prekomernega ali premajhnega polnjenja
Alarmni sistem za nadzor kakovosti
6. korak: Povežite se s HMI ali SCADA za-nadzor v realnem času
Integrirajte svoj sistem PLC s HMI (vmesnik človek-stroj) ali SCADA za spremljanje stanja-v realnem času vseh 12 šob in ciklov polnjenja.
📌 4. Ključne komponente in njihove vloge v PLC
Stroj za polnjenje tekočine z 12 šobami vključuje več komponent, ki so vse krmiljene preko logike PLC.
| Komponenta | Vloga PLC | Primeri uporabe |
|---|---|---|
| Start/Stop tipke | Vnos za začetek in zaustavitev cikla polnjenja | Osnovna avtomatizacija |
| Senzorji posod | Zaznavanje prisotnosti, poravnave in orientacije | Krmiljenje tekočega traku |
| Polnilni ventili (skupaj 12) | Krmiljeno preko izhodnih signalov | Čas na šobo in vklop/izklop |
| Kodirnik ali senzorji bližine | Sledite položaju šobe in zaporedju polnjenja | Sinhronizirano delovanje |
| PID regulator (izbirno) | Za visoko{0}}natančno polnjenje | Farmacevtika, nega kože |
| HMI vmesnik | Prikazuje in spremlja stanje sistema | Diagnostika-v realnem času |
| Krog za zaustavitev v sili | Zagotavlja varnost med okvarami | Varnostni protokol operaterja |
📌 5. Bistveni vhodi in izhodi za sistem PLC z 12 šobami
Da bi vaša logika PLC delovala učinkovito, jasno definirajte vhodno in izhodno konfiguracijo.
🔧 Preslikava vnosa
| Vnos | funkcija |
|---|---|
| I0.0 | Gumb za zagon |
| I0.1 | Gumb Stop |
| I0.2–I0.13 | Signali senzorjev (prisotnost, poravnava, zaznavanje napak) |
| I0.14 | Ustavitev v sili |
📌 Preslikava izhoda
| Izhod | funkcija |
|---|---|
| Q0.0–Q0.11 | Polnilni ventil (vsaka šoba) |
| Q0.12 | Transportni motor |
| Q0.13 | Opozorilo o napaki/alarm |
| Q0.14 | Ponastavitev sistema |
📌 6. Primeri kod PLC za 12-ventilski polnilni sistem
Tukaj je osnovni primer lestvične logike za 12 šob. To je poenostavljena različica, vendar jo je mogoče še razširiti na podlagi dejanske strojne logike.
Omrežje 1: Start/Stop signal
- Začetek (I0.0) → Vklopljeno (M0.0)
- Ustavi (I0.1) → Ponastavi (M0.0)
Omrežje 2: Retentivni časovnik (TONR)
- M0.0 → TONR T0.0 (7 sekund)
- T0.0 done → Q0.0 (šoba 1) se odpre
Omrežje 3: Logika sinhronizacije (premakni na naslednjo šobo)
- T0.0 končano → Q0.12 (tekoči trak) teče → Ponastavitev na tovarniške nastavitve
- Q0.12 končano → Q0.0 zaprto → M0.0 ostane aktiven
Opomba: Za napredne projekte je priporočljivo strukturirano besedilo (ST) za upravljanje zapletene sinhronizacije in nadzorne logike v 12 šobah, kar olajša kodiranje in razširljivost.

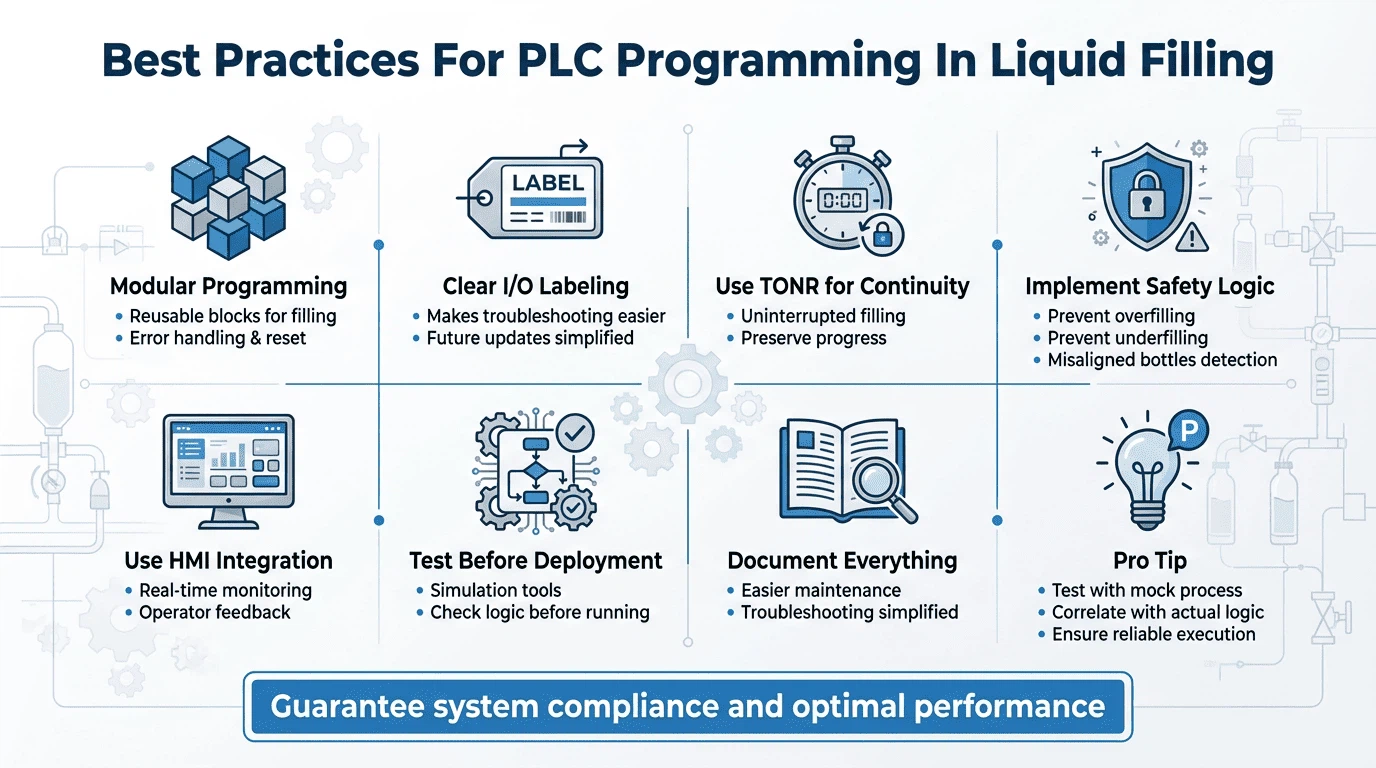

📌 7. Najboljše prakse za programiranje PLC pri polnjenju s tekočinami
Tukaj je nekaj najboljših praks za zagotovitev gladkega programiranja PLC in optimalne zmogljivosti za vaš sistem z 12 šobami:
| Najboljša praksa | Vpogled |
|---|---|
| Modularno programiranje | Bloki za večkratno uporabo za polnjenje, odpravljanje napak in ponastavitev |
| Počisti označevanje V/I | Omogoča lažje odpravljanje težav in prihodnje posodobitve |
| Uporabite TONR za kontinuiteto | Zagotavlja nemoten proces polnjenja |
| Izvajajte varnostno logiko | Preprečite prenapolnjene, premajhne ali neporavnane steklenice |
| Uporabite integracijo HMI | Za-spremljanje v realnem času in povratne informacije operaterja |
| Test pred uvedbo | Uporabite orodja za simulacijo, da preverite svojo logiko pred zagonom |
| Dokumentirajte vse | Olajša vzdrževanje in odpravljanje težav |
Profesionalni nasvet: svoj program PLC vedno preizkusite z lažnim postopkom polnjenja ali korelacijo z dejansko logiko, da zagotovite zanesljivo izvajanje in skladnost sistema.
📌 8. Zakaj izbrati Guangzhou RITO Packaging Machinery?
Guangzhou RITO Packaging Machinery je specialist za razvoj in podporo avtomatiziranih polnilnih sistemov. Nudimo popolne rešitve PLC, ki ustrezajo vašim potrebam po procesu, industriji in proizvodnji.
Za razliko od običajnih PLCS, RITO ponuja:
Logika PLC po meri, prilagojena za polnjenje tekočine z 12 šobami.
Industrijski{0}}stroji s pametnimi krmilniki in senzorji.
Sistemi nadzora -skladnosti z GMP in visoke{1}}kakovosti.
Uporaba v vseh večjih panogah, vključno s farmacijo, hrano, kozmetiko in kemičnim polnilom.
Podpora 24/7, doživljenjsko vzdrževanje in brezplačne posodobitve programske opreme.
Moč v panogi: Naša ekipa 10+ višjih inženirjev je specializirana za razvoj PLC-jev, sistemsko integracijo in uvajanje avtomatizacije s 15-letnimi izkušnjami v pakirni industriji.
📌 9. Primeri-iz resničnega sveta
Uspešno smo razvili polnilne sisteme z 12 šobami za različne stranke v različnih panogah, vključno z:
| Industrija | Aplikacija | Funkcije PLC-ja |
|---|---|---|
| Farmacevtski | Natančna kontrola polnjenja | TONR, PID regulacija, skladnost z GMP |
| Kozmetika | Higiensko in ponovljivo polnjenje | Sinhronizacija šob, CIP integracija |
| Hrana in pijača | Visoka{0}}hitrost delovanja | Logika PLC-na osnovi kodirnika, krmiljenje motorja |
| Kemikalije | CIP in nadzor ostankov | Validacija senzorja, sistem dnevnika napak |
📌 10. Zadnji nasveti: Programiranje PLC-ja za polnilni stroj z 12 šobami
Tukaj je tisto, kar morate vključiti ali upoštevati pri programiranju vašega polnilnega sistema z 12 šobami:
Uporabite PLC z zadrževalnimi časovniki za obravnavo prekinitev.
Izberite platforme PLC, kot so Siemens, Mitsubishi ali Allen Bradley, glede na kompleksnost vaše aplikacije.
Vključite varnost in obravnavo napak za varno in zanesljivo delovanje.
Uporabite modularno kodo, da bo vaš program PLC berljiv in razširljiv.
Če uporabljate sinhronizirane šobe, implementirajte logiko stanja stroja ali rutine za neodvisen nadzor vsakega polnilnega cikla.
Vedno preizkusite logiko PLC-ja s pregledovalnikom HMI ali programsko opremo za simulacijo, preden začnete delovati.
Naj naši inženirji pregledajo vašo logiko za izboljšano zmogljivost in varnost.
💡 Profesionalni nasvet: če potrebujete ekskluzivno kodo PLC ali programiranje po meri, nam dovolite, da ustvarimo, konfiguriramo in programiramo vašo kodo PLC na podlagi nastavitve vašega stroja.
📌 11. Kako začeti uporabljati Guangzhou RITO?
Če iščete polnilni stroj z 12 šobami z avtomatskim krmiljenjem PLC, vam Guangzhou RITO lahko pomaga doseči vaše cilje:
✅ Zagotovite natančno kodo PLC ✅ Podprite več platform (Siemens itd.) ✅ Zagotovite popolno sistemsko integracijo in sinhronizacijo ✅ **Ponudite skladnost z GMP in CE certifikat ✅ Hitra komunikacija in podpora ✅ Doživljenjska storitev in brezplačne posodobitve programske opreme
